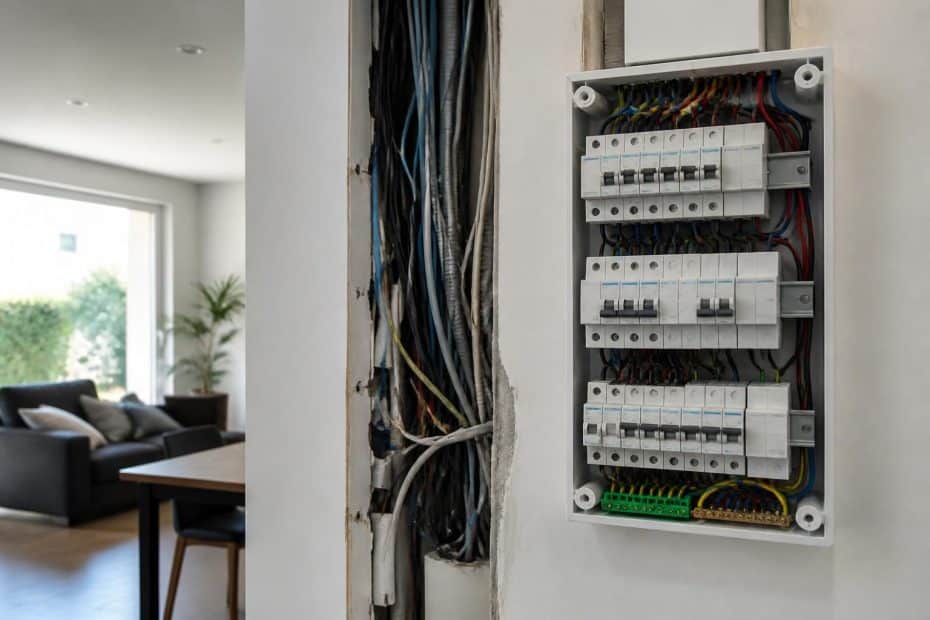

Problème gaine GTL et tableau Consuel : causes et solutions efficaces

La gaine technique logement (GTL) est souvent à l’origine de nombreux désagréments lors des inspections Consuel. Ce rideau métallique de sécurité électrique, indispensable dans toute habitation neuve ou rénovée, concentre pas moins de 80 % des motifs de refus en autoconstruction selon renovation-habitat.info. Paradoxalement, sa conception et son installation demeurent un des maillons faibles des installations électriques, notamment du fait d’erreurs fréquentes telles que la mauvaise fixation des gaines, le mélange des courants forts et faibles ou encore un dimensionnement inadéquat. En 2026, face à des exigences réglementaires renforcées, il est crucial de maîtriser les normes Consuel et de réaliser un diagnostic GTL rigoureux pour garantir la conformité de son installation et éviter des réparations lourdes et coûteuses du tableau électrique.

Le tableau Consuel est bien plus qu’un simple cadre électrique : c’est le garant de la sécurité électrique dans le logement, validé uniquement après vérification complète des règles relatives à la GTL. La séquence d’installation doit impérativement respecter la norme NF C 15-100 instaurée depuis 2016, avec un compartimentage rigoureux, des dimensions spécifiques et une séparation claire entre les différents circuits. Cette norme veille notamment à éviter tout problème électrique pouvant générer un risque d’incendie ou une mise hors service de l’habitation. Pourtant, malgré toutes ces obligations, les erreurs de montage restent récurrentes. Ce constat souligne l’importance d’adopter des solutions GTL réfléchies, incluant une fixation robuste, des gaine correctement coupées et une organisation impeccable des câbles pour répondre efficacement aux exigences du Consuel.

Les normes Consuel incontournables pour une gaine GTL conforme

Depuis l’arrêté du 3 août 2016, toutes les habitations neuves ou rénovées dont le permis de construire a été déposé après le 27 novembre 2015 doivent intégrer une GTL conforme à la norme NF C 15-100. Cette dernière impose une organisation minutieuse de la gaine technique, divisée en trois compartiments distincts : l’arrivée EDF, le courant fort et le courant faible. Les dimensions de la GTL varient en fonction de la surface du logement, mais garantissent toujours un espace technique suffisant pour un accès et un entretien aisés. Par exemple, pour un logement courant, la dimension standard est de 600 × 200 mm avec un tableau électrique d’une largeur variant entre 250 mm (13 modules) et 355 mm (18 modules).

Type de logement	Dimensions GTL (mm)	Largeur tableau (modules)
Logement courant	600 × 200	13 à 18
Logement inférieur à 35 m²	450 × 150	À partir de 13

Par ailleurs, l’espace technique entrée logement (ETEL) doit mesurer au minimum 600 mm de large avec une profondeur d’au moins 250 mm, garantissant ainsi la facilité d’accès pour l’inspecteur Consuel et les interventions futures. Il est également crucial que le tableau contienne au moins 20 % d’emplacements libres et deux prises dédiées, permettant d’ajouter ou de modifier des circuits sans contrainte majeure. La hauteur de pose des disjoncteurs obéit à un cadre très précis, entre 0,50 m et 1,80 m, offrant un confort d’utilisation optimal et sécuritaire.

Motifs récurrents de non-conformité liés à la gaine GTL

La GTL, en concentrant plusieurs éléments essentiels de l’installation électrique, devient naturellement un point d’attention majeur lors des visites Consuel. La cause principale de refus tient à la multiplicité des contraintes auxquelles la gaine est soumise. Voici les erreurs les plus souvent relevées et menant à un refus de conformité :

• Gaines non fixées ou mal maintenues, ce qui laisse une impression d’installation approximative et augmente les risques d’usure prématurée.
• Mélange des circuits de courants forts et faibles dans un même compartiment, contrevenant aux exigences strictes de séparation demandées pour limiter toute interférence ou risque électrique.
• Traversée non autorisée des gaines dans la zone interdite du tableau, souvent observée suite à un mauvais dimensionnement ou une erreur de cheminement.
• Interruption de la continuité de la GTL entre différents niveaux ou locaux, ce qui compromet l’intégrité de l’installation.
• Dimensions hors normes, notamment une GTL trop étroite ne permettant pas de loger correctement le tableau électrique ou les câbles.
• Perçage sauvage des parois sans réservation ou protection coupe-feu.
• Réserves de câbles insuffisantes, gênant tout entretien ou modification future.

En particulier, le non-respect de la séparation des courants forts et faibles est un piège fréquent et coûteux. Un simple câble de fibre optique glissé dans une gaine réservée aux alimentations électriques peut entraîner un refus et un second passage Consuel facturé en moyenne 220 €.

Techniques de coupe et d’arrêt des gaines dans la GTL selon les normes Consuel

Une des règles fondamentales lors de l’installation est que les gaines ne doivent jamais pénétrer à l’intérieur même du tableau électrique. Elles doivent s’arrêter clairement dans la GTL, juste avant d’accéder au coffret ou à la goulotte, assurant une transition nette entre la partie gainée et le câblage nu. L’inspecteur Consuel porte une attention toute particulière à ce point, souvent source de non-conformité.

Pour une application rigoureuse :

• Chaque gaine est amenée jusqu’à l’entrée exacte du coffret sans intrusion à l’intérieur.
• La gaine doit être coupée proprement à ras, sans bords coupants, à l’aide d’un coupe-tube ou d’une scie fine.
• Un collier de fixation toutes les 50 cm au maximum garantit la stabilité des gaines dans la GTL.
• Une réserve généreuse d’au moins 20 cm de câble doit dépasser à l’entrée du coffret, pour faciliter d’éventuels travaux ultérieurs.
• Chaque gaine est clairement repérée avec une étiquette visible afin de faciliter le repérage et les interventions.

Les erreurs courantes dans la préparation de la GTL avant contrôle Consuel

Les visites Consuel soulignent fréquemment des défauts allant au-delà des seules gaines. En voici les plus critiques à vérifier avant toute demande d’inspection pour garantir la conformité :

• Absence de réserve minimale (20 %) dans le tableau, empêchant toute évolution future.
• Absence de parafoudre obligatoire en zone AQ2, un oubli fréquent chez les autoconstructeurs.
• Câbles trop courts sans tirage de réserve.
• Perçage non prévu dans la GTL sans dispositif coupe-feu adapté.
• Installation du tableau à une hauteur non conforme (moins de 0,50 m ou plus de 1,80 m).
• GTL interrompue sur toute la hauteur.

Erreur fréquente	Conséquence	Solution rapide
Gaines non fixées	Refus Consuel	Poser collier de maintien tous les 50 cm
Mélange courants forts/faibles	Refus consuel, risque d’interférence	Créer des cloisons séparatives dans la GTL
Tableau trop bas ou trop haut	Difficulté d’accès, refus	Respecter la hauteur réglementaire
Manque de réserve	Problème d’entretien	Prévoir 20 % d’emplacements libres
Absence de parafoudre en AQ2	Danger foudre, refus contrôle	Installer un parafoudre certifié

Réparation tableau et solutions GTL efficaces après refus Consuel

Un refus du Consuel ne signifie pas la fin du chantier, mais invite à apporter les corrections ciblées. Les réparations liées à la GTL sont souvent réalisables rapidement : refixer les gaines, installer une cloison pour séparer les circuits, couper proprement les gaines mal arrêtées ou ajouter un parafoudre absent. Souvent, un diagnostic GTL complet permet d’anticiper ces défauts et d’éviter des retards coûteux, parfois supérieurs à 800 € quand il faut refaire des parties encastrées difficilement accessibles.

Faire appel à un professionnel qualifié pour effectuer ce contrôle préalable s’avère judicieux pour optimiser la conformité et réduire les risques d’erreur lors de l’inspection finale. Cette intervention, facturée entre 200 et 500 €, est un investissement profitable qui assure la sécurité électrique de long terme dans une installation en parfaite conformité Consuel.

Adopter une démarche rigoureuse dans l’organisation de la GTL et du tableau électrique n’est pas une simple formalité mais une garantie de sécurité et de pérennité. Le respect des normes Consuel, notamment sur les dimensions, la fixation, la séparation des circuits et l’arrêt strict des gaines à l’entrée du coffret, facilite non seulement la visite mais évite une contre-visite souvent coûteuse et chronophage. En somme, une GTL bien pensée, bien réalisée et parfaitement conforme fait toute la différence dans l’aboutissement d’une installation électrique conforme, sûre et durable.

Que contrôle précisément l’inspecteur Consuel au niveau de la gaine GTL ?

Il vérifie la continuité de la protection mécanique, le respect de la séparation des courants forts et faibles, la bonne fixation des gaines ainsi que leur arrêt net à l’entrée du tableau, et s’assure du respect des dimensions et de la facilité d’accès.

Combien de temps faut-il pour corriger une non-conformité GTL avant la contre-visite ?

Les corrections sont généralement réalisables en deux à trois semaines, sauf cas compliqués impliquant une cloison fermée nécessitant des travaux complémentaires.

Un refus Consuel lié à la GTL implique-t-il une révision complète de l’installation électrique ?

Non, seul le point de non-conformité doit être corrigé, la plupart du temps sans remettre en cause le reste de l’installation.

Quels autres points courants en dehors de la GTL entraînent un refus au Consuel ?

On retrouve souvent une mauvaise différentiation des interrupteurs différentiels, une installation de prises sous-dimensionnée, des protections insuffisantes contre les courts-circuits, et des erreurs dans les volumes réglementaires des salles d’eau.

Peut-on remplacer une gaine dans la GTL sans refaire toute l’installation ?

Oui, à condition de respecter la norme en terme de protection mécanique et d’étanchéité, en remplaçant la gaine défectueuse par une gaine conforme.
